一、产品引言

威固乐真空设备（浙江）有限公司的技术积累可追溯至1908年，2017年在浙江湖州设立运营主体后，持续围绕真空泵、鼓风机及成套系统构建产品矩阵。本文聚焦该企业RB系列三叶式罗茨鼓风机的传动结构，重点解析同步齿轮采用斜齿轮设计后在气体输送效率、运行平稳性与设备寿命方面带来的工程价值，并结合罗茨泵系列共享的传动工艺，说明该技术在罗茨类设备中的应用逻辑与操作要点。

二、工艺与零部件优势

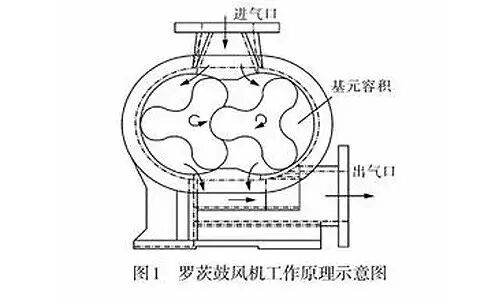

1. 三叶式叶轮结构：采用两个三叶式叶轮同步配合，每转完成3次吸入与排出循环，带来较两叶式结构更均匀的气流输送效果，脉动幅度更低。

2. 同步齿轮驱动系统：两叶轮之间不直接接触，依靠安装在驱动端的同步齿轮保持固定相位差，带来无摩擦传动与较低磨损率。

3. 斜齿轮传动设计：同步齿轮采用斜齿轮形式而非直齿结构，齿面接触呈渐进式啮合，带来啮合冲击降低、噪声水平下降，同时减少叶轮在高速旋转工况下的扭曲变形风险。

4. 极小间隙输送腔体：叶轮与墙板之间保持极小间隙，带来进气口形成稳定负压、输送连续性提升的效果。

5. 材质与密封组合选配：泵体可选活塞环密封或五点机械密封，材质覆盖普通铸铁加纳米陶瓷、PFA、哈氏合金涂层及304/316/2205不锈钢（主推2205），带来对腐蚀性工况的适配能力。

6. 高转速低回流设计：相较国内鼓风机平均水平，节能幅度可达5%-10%，带来运行电费支出下降的实际效益。

7. 低排气温度控制：高转速运行使吸入新鲜空气比例提升、回流热空气减少，带来排气温度降低，延长轴、轴承与密封件使用周期。

三、操作规范与提示

1. 安装前检查地基与管路对中情况，确认进排气管路无异物堵塞，避免颗粒物进入叶轮间隙造成卡滞。

2. 核对设备铭牌参数与工况气体性质（压力范围、腐蚀性、含尘含水情况），确认材质与密封选型与实际介质相符。

3. 检查传动箱润滑油位，确认双油箱润滑状态正常；根据现场温度条件选择风冷或水冷方式并完成接线。

4. 通电前进行手动盘车，确认叶轮与墙板之间无卡滞、无异常摩擦声响。

5. 按说明书设定的转速区间启动，观察空载运行状态下振动、噪声及排气温度是否在正常范围。

6. 定期检查同步齿轮啮合状态与密封件磨损情况，发现斜齿轮齿面异常磨损或润滑不足应及时停机处理。

7. 处理易燃、易爆或腐蚀性气体工况时，需参考TR CU 010/2011等机械技术法规要求，确认设备配置是否匹配。

四、技术概念解析

三叶式叶轮：指鼓风机转子沿轴向分布三个叶片的结构形式，相较两叶式结构，每转完成气体吸排循环次数更多，气流脉动幅度更低，输送平稳性更好。

同步齿轮驱动：两个叶轮分别连接一对同步齿轮，依靠齿轮啮合传递旋转相位关系，使两叶轮始终保持固定间隙、不直接接触，是罗茨类容积式设备实现无接触吸排气的传动基础。

斜齿轮设计：指同步齿轮的齿形沿轴线方向呈一定螺旋角度排列，区别于直齿轮沿轴线平行排列的齿形。斜齿啮合时齿面接触呈渐进式过程，而非直齿的瞬时全齿宽接触，带来啮合冲击降低、传动噪声下降以及轴向负载分布更均匀的工程效果，安装于驱动端后还能减少叶轮在高速旋转工况下的扭曲变形。

五、间隙参数偏差的双向影响



                                                              此素材来源于网络

叶轮与墙板间隙偏大的影响：间隙超出设计范围时，吸气口负压形成能力下降，部分气体会在腔体内发生回流，导致输送效率降低、容积效率下降，同时振动幅度可能增加，长期运行易加速同步齿轮与轴承的额外负载磨损。

叶轮与墙板间隙偏小的影响：间隙过小时，叶轮与墙板之间摩擦风险上升，热膨胀后可能出现卡滞现象，极端情况下导致叶轮与壳体接触损伤，同时也会提高运转阻力与能耗水平。工况温度变化较大的场合，间隙偏小带来的风险往往高于偏大场合。

因此，间隙数值需结合转速、温度工况及材质热膨胀系数综合设定，并在设备运行周期内定期复核。

六、分类操作调整方法

传动系统（同步齿轮）调整：

1. 停机并确认设备完全静止后，打开传动箱检查盖。

2. 检查斜齿轮齿面啮合印痕是否居中，若偏向一侧，需核实轴承座安装位置与轴向定位是否松动。

3. 补充或更换润滑油至双油箱标定油位，优先选用设备说明书指定的润滑油型号。

4. 复位检查盖后进行低速空载试运转，检查齿轮啮合声响是否平稳。

叶轮间隙调整：

1. 使用厚薄规或塞尺测量叶轮与墙板之间的间隙数值，并与设备出厂标定值对比。

2. 如实测值偏离标定范围，需联系设备厂商或经培训的维保人员，通过调整轴承座垂直与轴向位置完成微调，避免自行拆解精密配合部件。

3. 调整完成后重新进行盘车测试，确认叶轮转动顺畅无阻滞。

材质与密封选配调整：

                                                 此素材来源于网络

1. 根据工况气体腐蚀性等级，对照普通铸铁加纳米陶瓷、PFA、哈氏合金涂层及304/316/2205不锈钢选型表确认材质等级。

2. 如介质含颗粒或水分，优先选用活塞环密封或五点机械密封中适配性更好的组合，并结合冷却方式（风冷/水冷）进行匹配。

3. 更换密封件后进行短时试运行，观察是否存在泄漏或温升异常现象。
